產品介紹

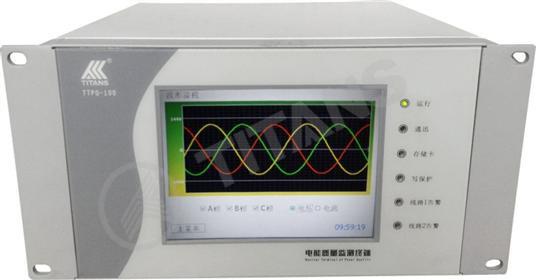

TTPQ-100 系列電能質量監測裝置是珠海泰坦科技股份有限公司遵循電能質量六項國家標準、EN50160、IEC61000-4-30（4-15、4-7）電能質量標準要求研制的集實時監測、諧波分析、波型采樣與電壓上沖/下陷記錄、閃變監測、電壓不平衡度測量、波形的暫態捕捉、事件記錄、測量控制等多功能為一體的電能質量監測裝置。應用于電網各電壓等級電能質量監測，結合珠海泰坦自主研發的軟件系統TPQCMS 可構建省級、地市級、本地的電能質量監測管理系統。TTPQ-100 監測裝置采用ARM7 和DSP 處理器，16 位高速A/D 實現每周波256 點的采樣，實時數據每半周波（10mS）刷新一次。
屬于電能質量管理系統的在線監測終端設備。
主要監測功能及特點
1) 基本測量量：電壓、電流、頻率、有功功率、無功功率、功率因數；
2) 電能質量分析：
a)電壓、電流有效值、基波功率、功率因數、相位；
b)電壓偏差；
c)頻率偏差；
d)三相電壓不平衡、三相電流不平衡、負序電壓、電流；
e)電壓、電流諧波（2~63次），總諧波畸變率，各次諧波含有率、幅值、相位，各次諧波有功功率、無功功
率等；
3) 顯示功能：5.7寸觸摸屏；
4) 設置功能：裝置48項的功能參數設置；
5) 記錄存儲功能：90天電能質量全參數歷史數據存儲功能；
6) 統計功能：監測指標最大值、最小值、平均值、95%概率值等電能質量指標統計功能；
7) 通訊功能：以太網、RS232/485接口，Modbus RTU規約；
8) 文件管理功能：歷史數據管理采用文件存儲方式。
